EK-U1-ZCU106-G

发布时间:2020-06-05 19:35:09 丨 浏览次数:219

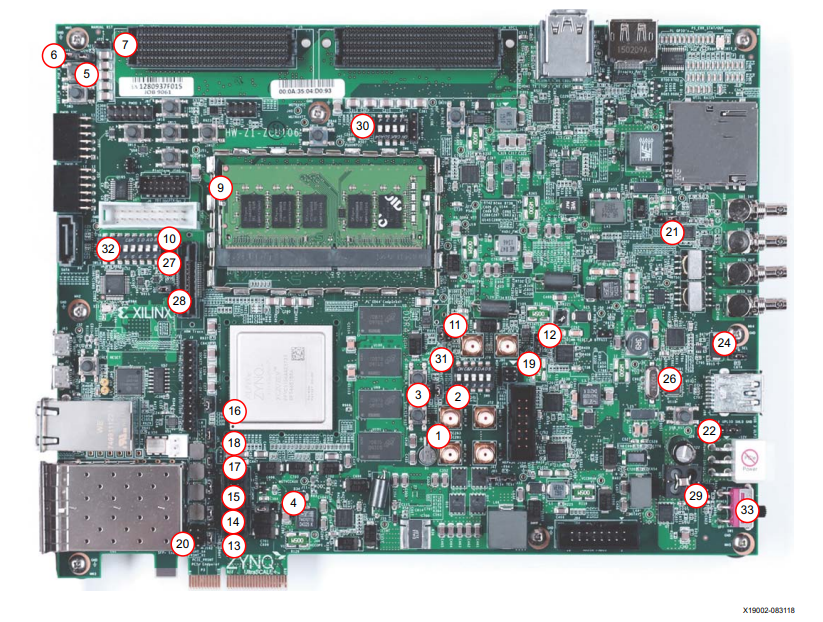

EK-U1-ZCU106-G(图1)

型号:EK-U1-ZCU106-G


  评估套件可帮助设计人员为视频会议、监控、高级驾驶员辅助系统(ADAS)以及流媒体及编码应用快速启动设计。此套件包含一个ZynqUltraScale+MPSoCEV器件,并支持所有可实现各种应用开发的主要外设及接口。随附提供的ZU7EV器件配备四核ARMCortex-A53应用处理器、双核Cortex-R5实时处理器、Mali-400MP2图形处理单元、支持4KP60的H.264/H.265视频编解码器和16nmFinFET+可编程逻辑。


  •经过优化,可采用ZynqUltrascale+MPSoC快速进行应用原型设计


  •集成型视频编解码器单元支持H.264/H.265


  •HDMI视频输入输出


  •PCIeEndpointGen3x4、USB3、DisplayPort&SATA


  •DDR72SODIMM—72-bitw/ECC与处理器子系统相连


  •DDR4组件—64位,与可编程逻辑相连


  •2个SFP+屏蔽罩


  •2个FPGA MezzanineCard(FMC)接口,实现I/O扩展


  配置


  •板上JTAG电路,通过USB实现配置


  •双路Quad-SPI闪存


  •从SD卡启动


  存储器


  •PSDDR472-bitSODIMMw/ECC


  •PLDDR4组件


  •Quad-SPI闪存


  •SD卡槽


  控制&I/O


  •6x方向按钮


  •DIP开关


  •PMBUS及系统控制器MSP430可开关电源、时钟和I2C总线


  •USB2/3


  扩展连接器


  •2个FMC-HPC连接器


  •2个PMOD插头


  通信与网络


  •SDI(x1GTH)


  •AES3音频连接器


  •SFP+cage(2x2GTH)


  •SMA(x1GTH)


  •UART至USB的桥接器


  •RJ-45以太网连接器


  •SATA(1xGTR)


  •PCIeGen3Endpoint(x4GTH)


  显示


  •HDMI视频输入输出(x3GTH


  •DisplayPort(2xGTR)


  时钟技术


  •可编程时钟


  •系统时钟、用户时钟,抖动减弱时钟


  功耗


  •12V插墙式适配器或ATX
